用于将计算机的标准RS-232电平转换成内部网络电平送网络总线,同时本盒内的告警器可对正常遥信变位信息和事故遥信变位信息进行告警。

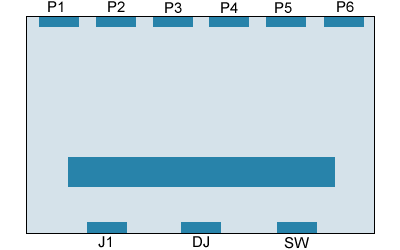

1、J1电源接插件
针脚
1
2
3
4
定义
空
空
OV
+12V
2、P1,P2,P3,P4,P5,P6六个网络总线接插件
针脚
1
2
3
4
定义
网络总线A
网络总线B
OV*
正电源*
*注:OV和正电源视用户需要,由内部短接连到网络上或不连
3、DJ标准RS-232九针接插件
针脚
2
3
5
其余
定义
接收RXD
收发TXD
OV
空
